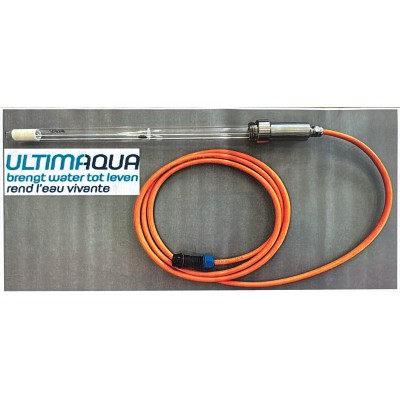

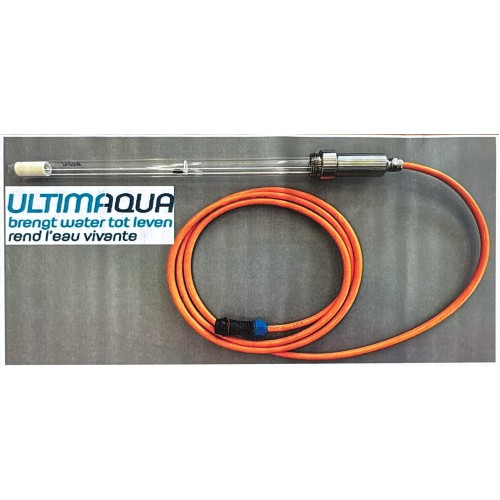

Este equipamento é composto por 1 Ballast UVC (controlbox) e por uma lâmpada UV de 42W submersível.

A lâmpada de 42W mede 36,5cm de comprimento.

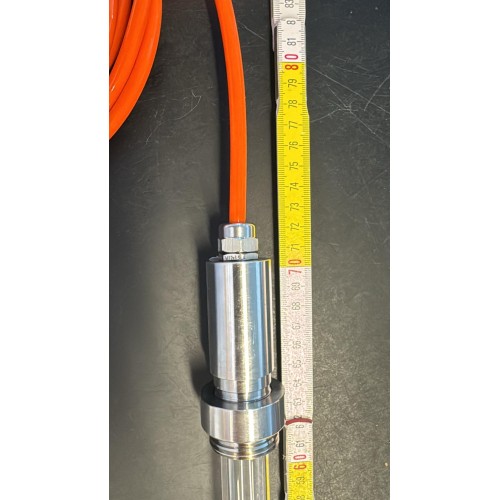

É composto por uma ficha de 5 pinos do tipo SP1710/P5, um cabo industrial do tipo H05BQ-F 5G * 0,75MM2 e um casquilho em aço inoxidável 316L. O próprio casquilho é composto por um bucim de cabo em aço inoxidável 316L com proteção IPX8, um corpo principal do tipo „B“ no qual está fixado um suporte G10Q com uma mola periférica. Existe um O-ring na parte frontal desta peça, que constitui um dos 3 vedantes do casquilho completo. A 3.ª peça é o fecho frontal, designado „C“, que tem 2 O-rings no interior. Uma vez montado o casquilho completo e fixado num reservatório de água, a lâmpada pode ser substituída sem esvaziar a água do reservatório.

Os fios do casquilho estão ligados da seguinte forma:

5 - YG  Terra

( 2-Azul & 3-Castanho )   ( 4-Cinzento & 5-Preto )

( 2-Cinzento & 3-Preto )   ( 4-Azul & 5-Castanho )

O casquilho/ficha deve estar fechado, protegido ou ligado à respetiva ficha ou lâmpada. Ao ligar a uma ficha, a porca deve ser apertada até ficar firmemente ligada.

Montagem

Comece por preparar o tubo de quartzo, a lâmpada e o conjunto de cabo sobre uma mesa limpa. Certifique-se de que toca na lâmpada e no quartzo usando luvas limpas. As manchas dos dedos podem prejudicar a qualidade da luz e até causar danos na lâmpada. Insira a lâmpada no casquilho do conjunto de cabo. Deslize a peça „C“ sobre o tubo de vidro de quartzo, pelo lado da extremidade aberta do tubo, com a rosca fêmea virada para a peça „B“. Agora pode deslizar o vidro de quartzo sobre a lâmpada até que as peças B + C se encontrem. Aperte a peça C na peça B, mas ainda sem apertar firmemente. Em seguida, empurre o tubo de quartzo firmemente para dentro da peça B. Agora aperte firmemente a peça C na peça B. Isto é importante porque irá criar uma vedação forte e uma fixação mecânica do tubo de quartzo, impedindo que o tubo saia do suporte.

Em seguida, insira a ficha do conjunto de cabo na tomada do ballast e aperte-a firmemente. Só depois disto pode inserir a ficha SCHUKO na corrente elétrica. Certifique-se de que não é visível qualquer luz UVC e de que a instalação está de acordo com as Normas CE. Por razões de segurança, esta operação deve ser realizada por um eletricista profissional.

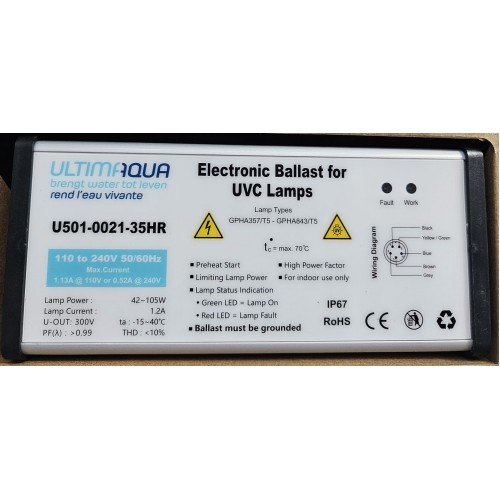

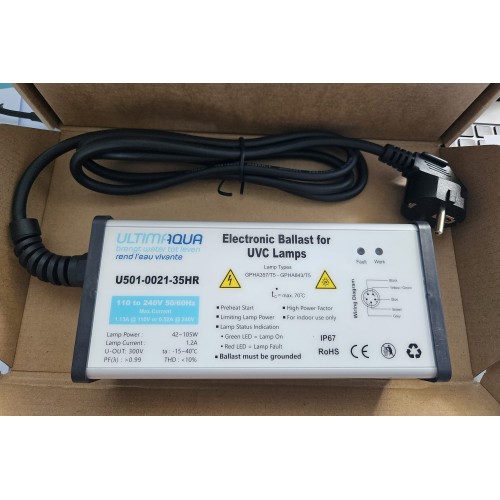

Como se trata de um ballast de arranque suave, depois de ligar o ballast à corrente, surge uma luz ténue em cada extremidade da lâmpada. Só depois de o LED do balastro ficar verde é que a lâmpada está a funcionar corretamente. O LED verde indica que a lâmpada está a funcionar corretamente. O LED vermelho significa que está avariada.

! ATENÇÃO !

Não olhe para a luz UVC!!!! Poderá causar danos irreparáveis nos olhos e na pele!!!!

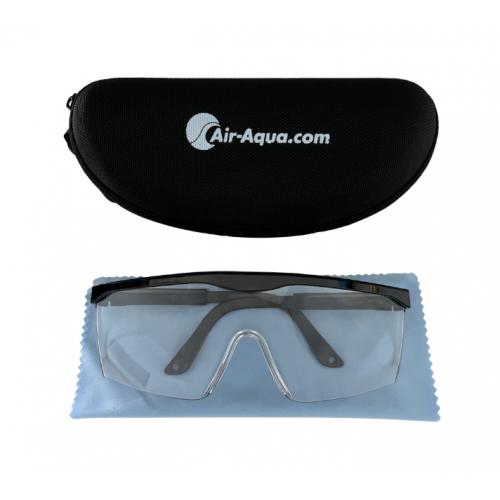

Deve usar uns óculos específicos.

Estes óculos podem ser adquiridos na nossa loja, aqui: www.koi-lagosdejardim.com/online/index.php?route=product/product&product_id=1573&search=%C3%B3culo
